Presisjons optiske benkplater i aluminium 6061 T6 klasse

Oversikt over produktteknikk og presisjonsfresefunksjoner

Stive monteringsfundamenter bygget via CNC-fresing med flere-akser for krevende fotonikk- og lasersystemer.

Presisjons-CNC-maskinerte optiske benkplater av aluminium er konstruert for optomekaniske oppsett med høy-stivhet, laserjustering og plattformer for laboratoriebrett. Utnytter høy-renhet6061-T6 og 7075-T6 aluminium, disse platene har presisjons-tappede hullmatriser i standard 25 mm metriske (M6) eller 1-tommers imperial (1/4"-20) konfigurasjoner. Maskinkapasiteten dekker solide aluminiumsplater opptil 2000 mm i lengde og lette, lette aluminiumplatestrukturer med honningkake.

Behandling på4-akset og 5-akset CNC maskineringssentereliminerer kumulative posisjoneringsfeil over store hullgitter. Spesialisert overflatebehandling inkluderer matt svart eloksert aluminiums optiske brødplatebehandlinger for absorpsjon av strølys og lav-utgassende ledende kromatbelegg for vakuum-kompatible optiske breadboard-applikasjoner i aluminium.

Root-kasusstudier og feilanalyse

Løse kritiske tekniske defekter i flathetsvridning, akkumulering av tonehøyde og kammeravgassing.

Intern restbelastning og langvarig-flathetsdrift

· Hendelse:En 1200 mm x 600 mm x 12,7 mm solid 6061-T6 aluminium optisk benkplate levert til et europeisk universitetslaboratorium tilfredsstilte den opprinnelige flathetsspesifikasjonen (0,02 mm/m) ved fabrikkinspeksjon. Etter 30 dagers lagring forårsaket intern spenningsavslapping en 0,08 mm sentral bue, og forstyrret laserstrålens koaksialitet over den 1,2 m optiske banen.

· Grunnårsak:Konvensjonell maskinering i ett-trinn induserte asymmetriske restspenningsfordelinger over de øvre og nedre freste flatene uten mellomliggende spenningsavlastning-.

· Korrigerende tiltak:Implementerte en tre-trinns spennings-avlastningsprotokoll: høy-temperaturavlastning etter grovfresing (345^∘C i 2 timer), lav-temperaturstabilisering etter halv-finishing (160^∘C i 4 timer), og endelig kunstig aldring. Lagt til en obligatorisk 7-dagers statisk hold før endelig CMM-remåling.

· Bekreftelsesdata:Plater utsatt for denne prosessen viser flathetsdrift Mindre enn eller lik 0,005 mm/m over en 6-måneders statisk overvåkingsperiode.

Kumulativ stigningsfeil i matriser med store gjengede hull

· Hendelse:En optisk systemintegrator opplevde justering av binding ved montering av en serie lineære trinn med flere-akser på tvers av en tilpasset metrisk aluminiums optisk breadboard m6. Individuelle hull-til-toleranser møtte ±0,02 mm, men kumulativ avstandsfeil nådde 0,10 mm over et spenn på 1 m ved plategrensen.

· Grunnårsak:Standard CNC lineær interpolasjon akkumulert bly-skrue termiske ekspansjonsfeil og verktøyavbøyning over sekvensielle rad-for-radboringsbaner.

· Korrigerende tiltak:Re-utviklet verktøybanestrategien ved å bruke enhetlig datumposisjonering fra en sentral koordinatopprinnelse. Brukte sanntids-termiske kompensasjonsmodeller på CNC-kontrolleren og implementerte regional banedistribusjon.

· Bekreftelsesdata:Integrert 100 % gjengeposisjonsinspeksjon ved bruk av optiske koordinatmålemaskiner (CMM). Redusert kumulativ matrisepitchfeil over 1000 mm til mindre enn eller lik ±0,01 mm.

Utgassing forurensning i optiske{{0} høyvakuumkamre

· Hendelse:Et vakuum-kompatibelt optisk brødbrett i aluminium installert inne i en 1×10⁻⁵Pa vakuumkammer frigjorde innestengt fuktighet og organiske flyktige stoffer, og dekket kammerbasetrykket ved 1×10⁻⁴Pa og duggende tilstøtende silikalinser.

· Grunnårsak:Standard svart anodisering av svovelsyre dannet et porøst oksidlag som fanget kjemi og atmosfærisk damp.

· Korrigerende tiltak:Byttet substratspesifikasjoner for vakuumkonstruksjoner til høy-renhet, lav-inkludering 6061-T6-masse. Erstattet standard svart anodisering med ikke-porøs kjemisk ledende kromatkonvertering (MIL-DTL-5541) og innførte en etterbearbeidet vakuum termisk bakeout (150^∘C ved 1×10⁻³ Pa i 12 timer).

· Bekreftelsesdata:Residualgassanalyse (RGA) bekreftet at utgassingshastigheten falt under 1×10⁻⁹Torr⋅L/s⋅cm², slik at kammertrykk oppnås 1×10⁻⁶ Pa.

Standardiserte produksjonsprotokoller og kvalitetsstandarder

Eliminerer lang-dimensjonell ustabilitet gjennom fler-trinns termisk spenningsavlastning og presisjonsmåling.

Residual Stress Management Pipeline

Standard aluminiumsplater deformeres ofte etter metallfjerning. En kontrollert avspenningsrørledning utføres strengt:

· Grov bearbeiding:Fjerning av 80 % lagervolum ved hjelp av-høyhastighets symmetrisk lomme.

· Termisk stabilisering:Ovnsgløding for å bryte ned maskinering-indusert overflategitterspenning.

· Fullfør bearbeiding:Lav-dybde-av-kuttede overflater (mindre enn eller lik 0,1 mm) ved bruk av polert enkelt-diamant- eller mikro-karbidverktøy for å forhindre mekanisk påkjenning på overflaten.

· Stabilitetsrevisjon:Alle tunge eller store-laserjusteringsplater av massiv aluminium gjennomgår en 7-dagers omgivelsestilstand etterfulgt av en sekundær CMM-overflateprofilskanning før den endelige utgivelsen.

Trådmatrisenøyaktighet og optisk interoperabilitet

· Kumulativ tonehøydekontroll:Matrisenettplasseringer beregnes ved hjelp av sentrale datumforskyvninger i stedet for trinnvis trinn, og opprettholder rutenettets nøyaktighet innenfor mindre enn eller lik ±0,01 mm over 1000 mm.

· Trådrenslighet:Blindtappede hull spyles via-høytrykks løsemiddelstråler for å fjerne tappevæsker og aluminiumsmikro-grader.

· Interoperabilitetstesting:De første-artikkelenhetene gjennomgår fysisk testtilpasning med Thorlabs ekvivalente optiske stolpefester, noe som sikrer en thorlabs ekvivalent optisk plateerstatning i aluminium uten monteringsbinding eller tonehøyde.

Vakuum-Avgasskontroll

For applikasjoner med ultra-høyvakuum (UHV) er standard finish utilstrekkelig:

· Valg av underlag:Sertifiserte 6061-T6 aluminiumsblokker med lite-volum.

· Overflatekjemi:Konduktivt kromatkonverteringsbelegg per MIL-DTL-5541 klasse 1A, unngår porøse anodiske strukturer.

· Avgassing bakeout:Termisk vakuumbaking eliminerer flyktige organiske stoffer og absorbert fuktighet før renrom forseglet emballasje.

Komplette tekniske spesifikasjoner og toleransegrenser

Kvantitative parametere for materialkvaliteter, overflatefinisher, matrisedelingsnøyaktighet og utgassingsgrenser.

Presisjons CNC-aluminiumsplater vs. tradisjonelle benkunderlag

Ytelsesbenchmarking mot platefremstilling, støpejernsbord og modulære profiler.

Optomekanisk utvalgsveiledning og substratmatrise

Matchende solid kontra honeycomb strukturer og overflatebehandlinger til ditt eksakte driftsmiljø.

Valg av strukturell konfigurasjon

· Solide aluminiumsplater:Velg for høy termisk masse, maksimal strukturell stivhet og tette monteringsoppsett. Anbefalt for høy-laserbaner og presisjon optisk interferometri.

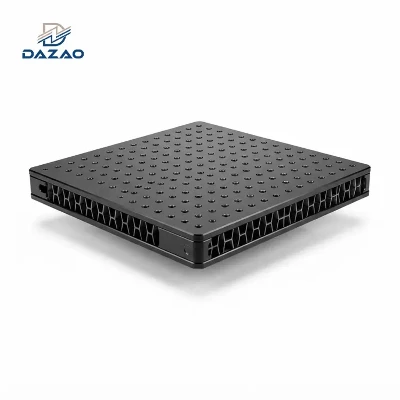

· Honeycomb kjerneplater:Velg når total systemvekt må minimeres uten å miste bøyestivhet. Ideell for bærbare testrigger, luftbårne optiske plattformer og -ende -robotsynsenheter.

Tråd standardutvalg

· Metrisk M6 rutenett (25 mm avstand):Standardkonfigurasjon for europeiske og asiatiske optiske monteringer, optomekaniske trinn og industrielle synsrammer.

· Imperial 1/4"-20 rutenett (1-tommers avstand):Standardkonfigurasjon for nordamerikansk laboratoriemaskinvare og standard Thorlabs eller Newport optomekaniske sammenstillinger.

Applikasjons-spesifikk overflatefinishmatrise

· Standard optikklaboratorier:SpesifiserType II matt sort anodisering. Absorbs >95 % av spredt synlig lys og motstår overflateriper fra monteringsstolper i rustfritt stål.

· Høyt-vakuum / termisk vakuumkammer:Spesifiser MIL-DTL-5541 ledende kromatkonvertering sammen med høyrent 6061-T6-aluminium for å opprettholde utgassingsgrensene under 1×10⁻⁹Torr⋅L/s⋅cm².

· Høy-slitasje / bærbare feltrigger:Spesifiser Type III Hardcoat Anodizing (tykkelse 25–50 μm) for å forhindre riper på overflaten under hyppig omplassering av komponenter.

Flertrinns-kvalitetssikring og metrologipipeline

Streng 6-trinns kvalitetskontroll fra verifisering av rå emner til endelig CMM-overflatekartlegging.

1. Råvarevalidering:Materialtestsertifikater (MTC) som bekrefter kjemisk sammensetning og mekanisk flytegrense kontrolleres for hvert aluminiumsparti. Bekreftelse av lav-renhet brukes på papir med vakuum-kvalitet.

2. Første artikkelinspeksjon (FAI):Inkluderer komplett3D CMM dimensjonal inspeksjon, gjengemåling ved bruk av pluggmålere i klasse 6H eller 2B, og måling av overflateruhet ved bruk av kontaktprofilometre.

3. I-prosessovervåking:CNC-maskiner bruker laserverktøysettere for å spore slitasje på skjærekanten, og forhindrer gjengestigning på tvers av store matrisehullsoppsett.

4. Spesialiserte optiske inspeksjoner:

· Planhetskartlegging:Målt på overflateplater av klasse 00 granitt ved bruk av multi-punkts CMM-sondering.

· Bekreftelse av trådengasjement:Testmontert med standardiserte optiske stolper på tvers av hjørne-, senter- og omkretsnettplasseringer.

· Utgassingsertifisering:Vakuum-klassepartier verifiseres via data for restgassanalyse (RGA).

5. Endelig inspeksjon og eksportemballasje:Platene er løsemiddel-renset for å eliminere skjærevæsker, pakket inn i ikke-slipende anti-statisk film og innkapslet i spesialtilpassede skum-forede trehus for å forhindre forvrengning av flat overflate under internasjonal transport.

Spesialiserte industrielle applikasjonsmiljøer

Påvist ytelse innen mikroskopi, laserbehandling, UHV-testing og mobile synssystemer.

Biologiske og fluorescensmikroskopiplattformer

Høy-flate bunnplater gir stabile, vibrasjons-dempede monteringsplattformer for objektivlinser, stråledelere og høy-følsomme EMCCD-kameraer.

Høy-kraftig industriell lasersystemjustering

Solide, optiske brødbrett i sort eloksert aluminium designet for å absorbere strørefleksjoner og ankerstråle-formende galvohoder, speil og fokuseringsoptikk.

Vakuum optiske testkamre

Vakuumkompatible optiske breadboard-oppsett av aluminium som opererer i termiske-vakuummiljøtestingskamre for satellittsensorer og optiske nyttelaster.

Automatiserte maskinsynssystemer

Lette aluminiums bikakeformede optiske-plater montert direkte på 6-industrirobotarmer for inline skanning av feil i sanntid.

Få et tilbud på optiske benkplater i aluminium

Ofte stilte spørsmål





01.Hvorfor deformeres store optiske brødbrett i aluminium over tid, og hvordan forhindrer du langsiktig-forvrengning?

Intern restspenning fra rå ekstrudering eller aggressiv grovfresing med høy-hastighet frigjøres sakte over uker, og trekker u-glødede aluminiumsplater ut av flatheten. Vridning forhindres ved å utføre en tre-trinns termisk stress-avlastningssyklus (345^∘C post-grovarbeid, 160^∘C etter-semi-finishing) og håndheve en 7-dagers statisk CMM-hold før endelig overflatebehandling.

02.Forårsaker svart anodisering gjengeforstyrrelser eller stigningsbinding på M6 og 1/4"-20 hull med gjenge?

Standard Type II sort anodisering legger til 10–20 μm oksidoppbygging per overflate, noe som krymper innvendige gjengestigningsdiametre og risikerer etterbinding. Gjengetapper kompenseres for stigning- før maskinering, og hver gjenge er 100 % verifisert ved å bruke 6H eller 2B go/no-go gjengepluggmålere etter anodisering.

03.Hvordan forhindrer du avgassing når du plasserer aluminiumsbenkplater inne i høye-vakuumkammer?

Standard svovelsyreanodisering fanger vannmolekyler og flyktige skjæreoljer inne i porøse anodiske lag. For høye-vakuumoppsett, høy-renhet lav-void 6061-T6-masse kombinert med ikke-porøs kjemisk kromatkonvertering (MIL-DTL-5541) og en 150^∘C termisk vakuumbakeout, holder avgasshastigheten under 1×10⁻⁹Torr⋅L/s⋅cm².

04.Er disse tilpassede optiske platene direkte kompatible med kommersielle stolpefester og lineære trinn?

Ja. Rutenettdelingsavstander (25 mm metrisk eller 1-tommers imperial), hullforsenkninger og gjengedybdeparametere følger strengt kommersielle optiske monteringsstandarder. Første-artikkelinspeksjoner testpasser standard stolper i rustfritt stål på tvers av kant-, senter- og hjørnegitterposisjoner for å garantere jevn trådinnsetting.

05.Når bør en ingeniør velge en solid aluminiumsplate kontra en lett kjerneplate med honeycomb?

Solide 12,7 mm eller 25,4 mm aluminiumsplater gir høy termisk treghet, utmerket lokal demping og tett monteringsfleksibilitet for stasjonære laseroppsett. Honeycomb-kjernestrukturer reduserer totalmassen med opptil 65 % samtidig som bøyestivheten bevares, noe som gjør dem ideelle for dynamiske bevegelsestrinn, luftbåren nyttelast eller mobile synsrigger.

06.Kan ikke-standardmonterte forsenkninger eller blandede metriske/imperiale rutenett kombineres på en enkelt plate?

Ja. Fordi hver plate freses direkte på CNC-maskiner med flere-akser, er tilpassede perifere monteringsforsenkninger, justeringsstifthull og blandede gjengestørrelser (f.eks. M6-gitter med M4 periferifester) integrert direkte fra 3D CAD-modellen din uten harde verktøykostnader.

Send inn CAD-filene dine for umiddelbar tilbakemelding om produksjonsdyktighet og gjennomsiktige priser.

Send inn 2D/3D CAD-filer (STEP, IGS eller PDF) for en omfattende DFM-fremstillingsevaluering og et spesifisert tilbud innen 24 timer.
